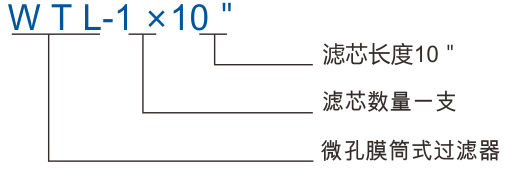

型号说明

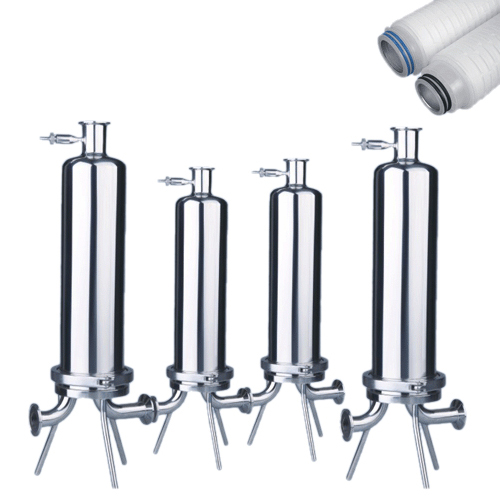

设备特点
我公司按 FDA 和 GMP 标准制造,滤 器材质为优质进口不锈钢 ( 304 、 316L) 。 其特点是体积 小、重量轻、使用方便、过滤面积大、堵塞率低、过滤速度 快、无污染、热稳定性及化学稳定性好。此滤器能滤除绝大 部分微粒,所以广泛应用于精滤和除菌工艺。
1 . 滤 筒有 1 芯、 3 芯、 5 芯、 7 芯、 9 芯、 11 芯、 13 芯、 15 芯
2 . 折 叠式滤芯长度有 10 ″、 20 ″、 30 ″、 40 ″
3 . 滤 芯材质有聚四氟乙烯、聚砜、尼龙、聚丙烯、醋酸纤维。
4 . 过 滤孔径有 0 . 1 μ m 、 0 . 22 μ m 、 0 . 45 μ m 、 1 μ m 、 3 μ m 、 5 μ m 、 10 μ m 、
30 μ m 、 60 μ m ,分疏水性 ( 适用于气体 ) 和亲水性 ( 适用于液体 ) 滤芯,根据需要选用。

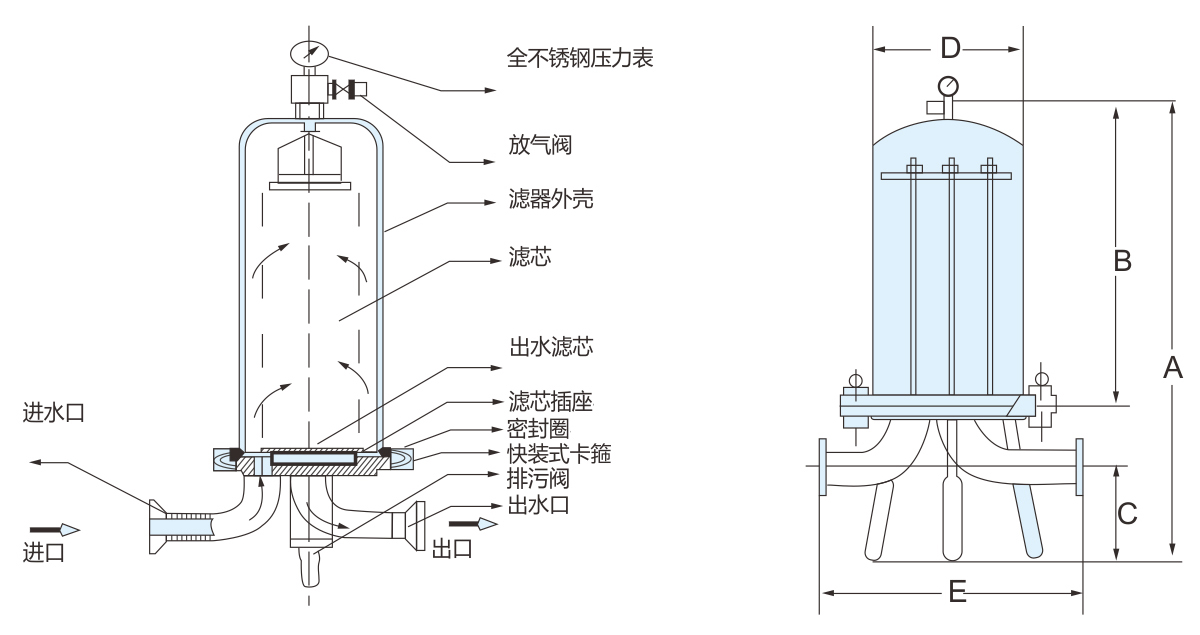

型号及安装尺寸图
型号 |
理论流量 (T/h) |
安装滤芯 |
进出口管 外径(mm) |
连接(进出口) | 外型参考尺寸(mm) | ||||||
根数 | 长度 | 方式 | 规格(mm) | A | B | C | D | E | |||
WTL-1×10″ | 0.3-0.5 | 1 | 10″ | 25 | 快装 | Φ50.5 | 600 | 400 | 115 | 102 | 210 |
WTL-1×20″ | 0.5-1 | 20″ | 螺纹 | 850 | 650 | ||||||
WTL-1×30″ | 1-1.5 | 30″ | 快装 | G3/4″ | 1100 | 900 | |||||
WTL-3×10″ | 1-1.5 | 3 | 10″ | 38 | 螺纹 | Φ50.5 | 850 | 450 | 150 | 168 | 280 |
WTL-3×20″ | 1.5-3 | 20″ | 快装 | 1100 | 700 | ||||||
WTL-3×30″ | 2.5-4.5 | 30″ | 螺纹 | G11/4″ | 1350 | 950 | |||||
WTL-5×10″ | 1.5-2.5 | 5 | 10″ | 45 | 法兰 | Φ50.5 | 850 | 450 | 150 | 219 | 420 |
WTL-5×20″ | 3-5 | 20″ | 快装 | G11/2″ | 1100 | 700 | |||||
WTL-5×30″ | 4.5-7.5 | 30″ | 螺纹 | DN40 | 1350 | 950 | |||||
WTL-7×20″ | 5-7 | 7 | 20″ | 57 | 法兰 | Φ64 | 1200 | 700 | 190 | 250 | 430 |
WTL-7×30″ | 6-10 | 30″ | 快装 | G2″ | 1450 | 950 | |||||
WTL-7×40″ | 8-14 | 40″ | 螺纹 | DN50 | 1700 | 1200 | |||||
WTL-9×20″ | 6-8 | 9 | 20″ | 57 | 法兰 | Φ64 | 1300 | 750 | 190 | 350 | 450 |
WTL-9×30″ | 8-12 | 30″ | 螺纹 | G2″ | 1600 | 1000 | |||||
WTL-9×40″ | 12-15 | 40″ | 法兰 | DN50 | 1800 | 1250 | |||||
WTL-13×30″ | 15-20 | 13 | 30″ | 76 | 螺纹 | G3″ | 1350 | 1025 | 200 | 450 | 500 |
WTL-13×40″ | 18-25 | 40″ | 法兰 | DN80 | 1600 | 1300 | |||||
WTL-15×30″ | 18-25 | 15 | 30″ | 89 | 螺纹 | G4″ | 1350 | 1050 | 200 | 500 | 500 |
WTL-15×40″ | 20-30 | 40″ | 法兰 | DN100 | 1600 | 1300 |
